Mô tả sản phẩm

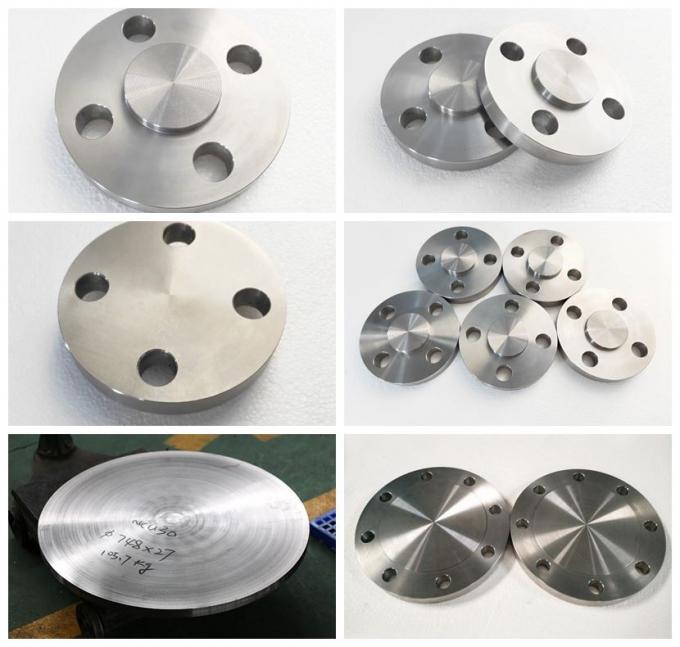

UNS R50400 Gr. 2 DIN 3.7035 Mặt bích mù titan rèn BL F2 150# 300# 600#

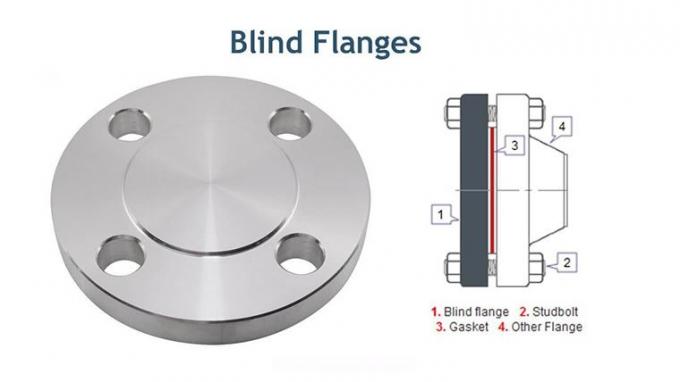

Mặt bích BL hay còn gọi là mặt bích mù là dạng kết nối của mặt bích không có lỗ ở giữa. Nó phục vụ hai chức năng chính: chặn phần cuối của đường ống và tạo điều kiện bảo trì đường ống bằng cách cho phép loại bỏ dễ dàng các mảnh vụn. Mặc dù nó mang lại hiệu quả chặn tương tự như nắp và phích cắm, nhưng mặt bích mù mang lại sự tiện lợi vượt trội vì nó có thể dễ dàng tháo rời bằng bu lông.
Thông số sản phẩm
- Tên sản phẩm: Mặt bích mù Titan
- Tiêu chuẩn: ANSI/ASME B16.5
- Chất liệu: Gr1, Gr2, Gr5, Gr7, Gr12
- ứng dụng: Công nghiệp hóa chất
- Đơn giá: $25 USD/chiếc - $85 USD/chiếc
- Bề mặt niêm phong: RF, FF, TG, RJ, v.v.
- Kích thước: NPS 1/2 - NPS 24 (DN 10 - 2000)
- Áp suất: 150# - 2500#
- bề mặt: Đánh bóng
- Kỹ thuật: Rèn và gia công CNC
- Kiểm tra: UT%, PT%
- Giấy chứng nhận: ISO9001, TUV, v.v.
Kiểm tra chất lượng
- Kiểm tra trực quan (VT)
- Kiểm tra siêu âm (UT)
- Kiểm tra chụp ảnh phóng xạ (RT)
- Kiểm tra hạt từ tính (MT)
- Kiểm tra thâm nhập/Thẩm thấu thuốc nhuộm (PT)
- Kiểm tra dòng điện xoáy (ET)
- Phát xạ âm thanh (AE)
Kích thước mặt bích mù titan 150
| Nôm. Kích thước ống | Mặt bích Dia. | Mặt bích dày | Dia mặt lớn lên. | Số lỗ | Dia. của bu lông | Dia. Của Vòng Tròn Bolt |
|---|---|---|---|---|---|---|
| 1/2 | 3-1/2 | 7/16 | 1-3/8 | 4 | 1/2 | 2-3/8 |
| 3/4 | 3-7/8 | 1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 1/2 | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1/2 | 4 | 1/2 | 3-1/2 |
| 1-1/2 | 5 | 11/16 | 2-7/8 | 4 | 1/2 | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
| 3 | 7-1/2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1/2 | 8-1/2 | 15/16 | 5-1/2 | 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1/2 |
| 5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | 3/4 | 9-1/2 |
| 8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14-1/4 |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | 23-1/2 | 1-7/16 | 18-1/2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | 27-1/2 | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 |
